Tovární výrobce SMT Pick and Place Making Machine SMD BGA HW-T6-64F HWGC auto & poloautomatická pájka přes montáž čipu tiskárny

Úvodzbrusu{0}}nový inteligentní operační systém, který odpovídá výrobnímu status quo v Číně a umožňuje digitální inteligentní výrobu pro operační systém vhodnější pro Čínu. Díky inteligentnímu programování-na jedno kliknutí výrazně snižuje provozní dobu a náklady a zároveň zlepšuje celkovou efektivitu výroby. Ve srovnání s tradičním programováním ušetří až 90 % času, což umožňuje dokončení programování za pouhých pět minut. Systém podporuje 24-hodinovou nepřetržitou produkci, takže nedochází k prostojům.



Podavač Montážní stanice je vybavena funkcí automatické optimalizace, která optimalizuje pořadí instalace trysek. Automaticky také upravuje souřadnice sací polohy podavače, aby byla zajištěna efektivní dodávka. Funkce automatického rozvržení určuje nejkratší cestu pro montáž a optimalizuje knihovnu součástí, aby se předešlo chybám. Kromě toho systém obsahuje funkci detekce a prevence kolize senzorů, která zajišťuje bezpečnost při práci se setrvačníky.



Systém nabízí jedinečnou kombinaci funkcí, které vyhovují výrobním požadavkům Číny. Je navržen tak, aby zvýšil produktivitu, snížil počet chyb a minimalizoval provozní náklady. Inteligentní operační systém je ideálním řešením pro podniky ke zvýšení efektivity výroby a zlepšení jejich hospodářského výsledku.



automatická pájecí tiskárna

Hlavní funkce

Tisk pájecí pastou: Pájecí pasta je přesně natištěna na podložku desky plošných spojů, aby byla připravena pro následnou montáž součástek a svařování.

Klíčová vlastnost

Vysoká přesnost: mikronová přesnost tisku pro zajištění rovnoměrného rozložení pájecí pasty.

Automatizace: Plně automatický provoz, snížení ručních zásahů.

Vizuální zarovnání: Vybaveno systémem vidění pro dosažení vysoce{0}}přesného vyrovnání.

Univerzální: Podporuje více velikostí PCB a typů pájecích past.

Efektivní produkce: vysoká-rychlost tisku, zvýšení efektivity výroby.

Oblast použití

Spotřební elektronika: mobilní telefony, tablety, počítače atd.

Automobilová elektronika: ECU, senzory atd.

Průmyslová elektronika: PLC, napájecí modul atd.



Produkt je průmk dispozici s-bohatými a přizpůsobenými konfiguracemi. Naši obchodní zástupci vám rádi poskytnou další informace o produktu a zodpoví vaše případné dotazy. Vydejte se tedy na cestu k chytřejší, intuitivnější a produktivnější výrobě ještě dnes se zcela-novým inteligentním operačním systémem Feeder Assembly Station.

Automatický zavaděč PCB

Umisťovací stroj SMT může přímo položit potištěnou desku PCB na dráhu, aby se realizovalo automatické nakládání desky, zaměření, umístění a montáž. Podporuje více-podavačů: maximálně 50 podavačů. Velikost standardního IC zásobníku, podavače zkumavek, podavače tyčinek lze nastavit.

Synchronní identifikace čtyřmi sadami kamer

Osazovací stroj SMT je vybaven 6 kamerami: jednou MARK, jednou vysoce přesnou kamerou a 4 vysokorychlostními-kamerami. Může realizovat 4hlavou synchronní identifikaci pro zajištění rychlosti a přesnosti montáže. Standardní konfigurace je 16 vysoce přesných sacích trysek JUKI.

Servo systém

Umisťovací stroj SMT je vybaven servosystémem dovezeným z japonské společnosti Panasonic s vysokou přesností a stabilitou pro zajištění 24hodinové stabilní montáže.

Řetěz

Používá tažný řetěz odolný proti vysokému tlaku a opotřebení-, který je stejného typu jako u dovážených strojů. Vlečný řetěz snese tisíckrát zkušební tlak.

Dráha

Přijímá vysoce přesnou stopu z TBI Taiwan, která má nízký šum a vysokou přesnost, aby byla zajištěna míra přesnosti čipů BGA.

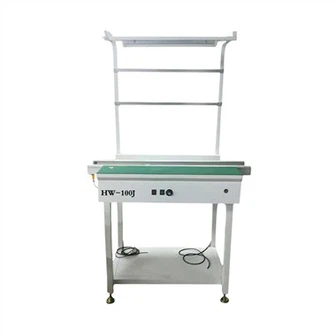

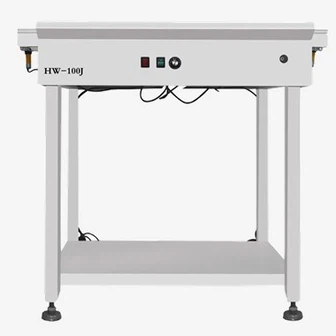

Dopravník

Tento umísťovací stroj SMT lze automaticky připojit k dopravníku, který může dopravit desku plošných spojů do pájecího stroje SMT přetavením bez ručního asistenta, čímž se šetří náklady na práci.



Specifikace

Počet podavačů	72 nebo 80
Vodicí lišta pohonu XYZ	TBI vysoce-přesná těžká{1}}přímá{2}}vodicí kolejnice
Počet kamer	10
Počet hlav	8
Průměrný výkon	700W
Automatická deska	Tří{0}}etapová trať
Průvodce	Vedení šroubu
Maximální rychlost montáže	15000 ks/h
Průměrná montážní rychlost skutečného montážního odporu	12000 ks/h
Maximální rozsah pojezdu v ose Z	20 mm
Maximální plocha obvodové desky	500 × 450 mm
Přesnost polohování	0,01 mm
Vyrovnávací rozsah sací hubice	4,5 mm
Hmotnost	750 kg
Dimenze	1420*1370*1350mm
Napájení	110V/220V, 50/60Hz
Stlačený vzduch	0,5-0,6Mpa
Hnací motor	Servomotor Panasonic
Systém pohonu pohybu	Vysokorychlostní{0}}disk DSP Panasonic
Režim rozpoznávání	Současné rozpoznání osmi hlav
Zdroj podtlaku sací hubice	Vysokorychlostní-zapnutí-vypínací vakuový generátor s vakuovým přerušovačem
Operační systém	Operační systém plně-automatického připojování čipů.
	Nezávisle vyvinutý námi na základě operačního systému Windows
	Podporuje windows xp, win7
Úhel prvku	0-360 stupňů synchronní rotace během pohybu
Provozní režim X/Y	Inteligentní křivka lineární vazby zrychlení a zpomalení
Umístění bodu MARK	Plně{0}}automatický (bod MARK lze libovolně upravit)
Inteligentní alarm	Automatická korekce, automatické plnění, alarm nedostatku krmení
Režim zadávání desky	Automatické připojení zleva doprava v jednotlivých sekcích
	Automatické polohování přenosu PCB/polohování pístu, ruční podávání desek
Vizuální zobrazení	17palcový průmyslový ovládací displej, 4:3, rozlišení: 1280 x 1024
Počet rozpoznávacích kamer	Jedna kamera rozpoznávající značku, čtyři kamery pro rychlé{0}}rozpoznání
	Jedna kamera-přesného rozpoznání.
Adaptivní montážní rozsah	Adaptivní na 0201 0402, 0603, 0805, 1206, dioda, audion, SOT, QFP
	V rámci 40*40 mm a vzdálenost kolíků Větší nebo rovna 0,3 mm (0,5 mm středová vzdálenost) a BGA



FAQ

Otázka: Máte službu testování a auditu?

Odpověď: Ano, můžeme pomoci získat určenou zkušební zprávu pro produkt a určenou zprávu o továrním auditu.



Otázka: Jaká je vaše přepravní služba?

Odpověď: Můžeme poskytnout služby pro rezervaci plavidel, konsolidaci zboží, celní prohlášení, přípravu přepravních dokumentů a hromadné dodávky v přístavu.



Otázka: Můžete poskytnout přepravní službu FBA?

Odpověď: Ano, máme dobré zkušenosti s poskytováním profesionálních služeb FBA.



Otázka: Jaký je váš termín dodávky?

Odpověď: Naše běžná dodací lhůta je FOB Xiamen. Přijímáme také EXW, CFR, CIF, DDP, DDU atd. Nabídneme vám poplatky za dopravu a vy si můžete vybrat ten, který je pro vás nejpohodlnější a nejefektivnější.
