Pick and Place Machine Prostorově úsporný design: Kompaktní montáž na čip pro výrobní linky s omezeným prostorem SMT HW-T4-44F/50F

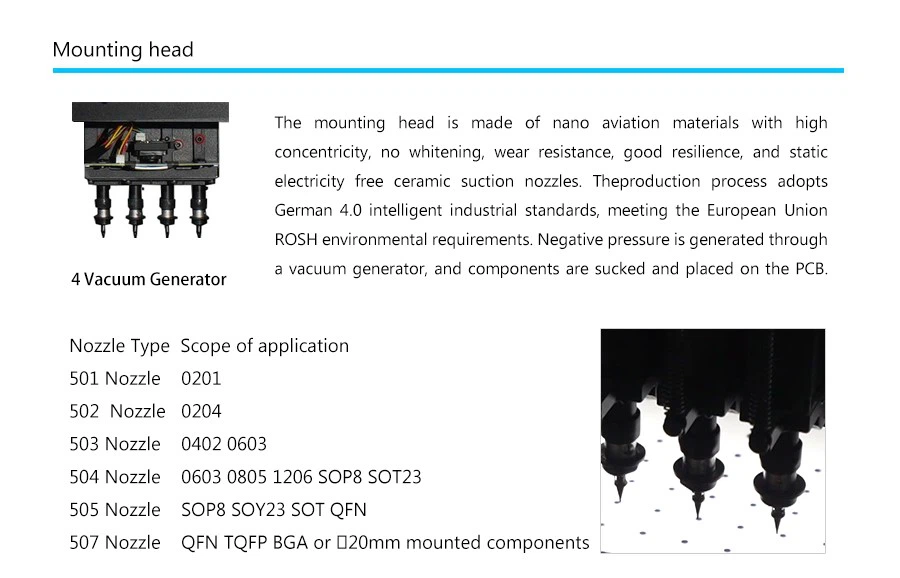

Počet umisťovacích hlav

4 (vysoká přesnost)

Počet IC zásobníků

48

Počet podavačů

50/44 (v závislosti na 8mm podavači)

Přesnost polohování

0,01 mm

Opakovaná přesnost montáže

0,05 mm

Rozsah montážních rychlostí odporu

5000-8000Ks/h kapacitní komponenty

Použitelné komponenty

rezistor, kondenzátor, čip, žárovka 0201-30*30 mm atd.

Podporovaná maximální plocha PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

Podavače

elektrický podavač, pneumatický podavač, vibrační podavač, IC zásobník atd.

Rozpoznávací zařízení

kamera značky x1, kamera s rychlým rozpoznáváním x4, vysoce přesná kamera x1

Maximální výška použitelných součástí

Menší nebo rovno 7 mm

Režim přenosu PCB

třístupňový vstup, automatické připojení zleva doprava, automatické polohování DPS

Označit umístění

manuální / automatický

Metoda programování

automatické programování po ručním importu souborů souřadnic DPS

Kontrolní systém

Ovládací systém HuaweiGuochuang

Maximální délka kroku osy XY

629 mm * 679 mm

Dráhy osy XY

lineární vedení pohybu plus šroubovák

Režim pohybu osy XY

inteligentní propojení zrychlení a zpomalení křivky a přímky, integrovaný lineární interpolační algoritmus.

Řídicí počítač

průmyslový řídicí počítač s vysoce výkonným procesorem Intel

Způsob úpravy stop

elektrický

Rozsah vyrovnávací paměti trysek

4,5 mm

Maximální délka kroku osy Z

20 mm

Rozsah úhlu pro komponenty

±180 stupňů

Motor

Servomotor AC

Řidič

vysokorychlostní DSP ovladač

Požadavky na přívod vzduchu

olejový vodní filtr, větší nebo rovný 50L, prachový filtr a stabilizátor tlaku vzduchu atd.

Podtlakové napájení trysky

vakuový generátor integrující funkci vysokorychlostního vakuového burst

Rozsah tlaku přívodu vzduchu

0.5-0.7 Mpa

OS

Nezávislý výzkum a vývoj SMT inteligentní OS založený na Windows

PCB vyžaduje

3-5mm zpracovat okraj v automatickém režimu

Zobrazení vidění

17-palcový průmyslový ovládací displej

Kabel

odolný flexibilní kabel（10 milionůkrát）

Zdroj napájení

220V 50/60Hz

Průměrný výkon

600W

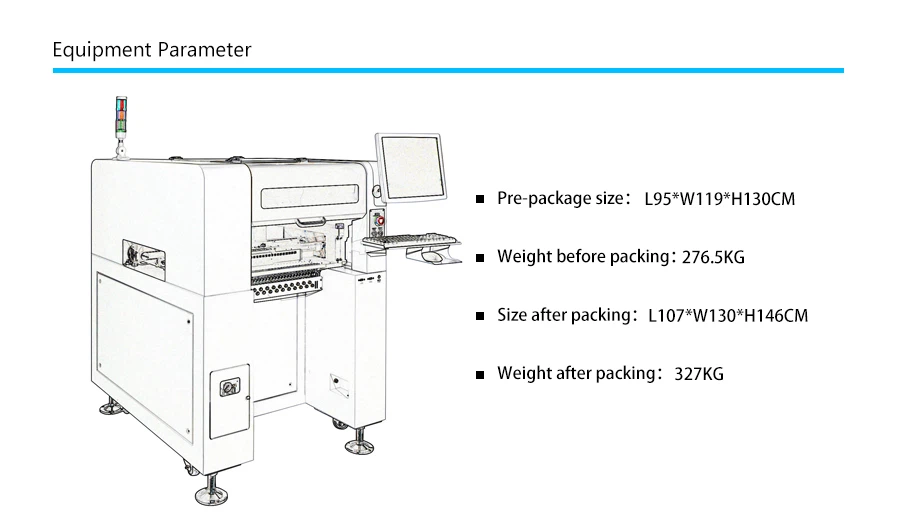

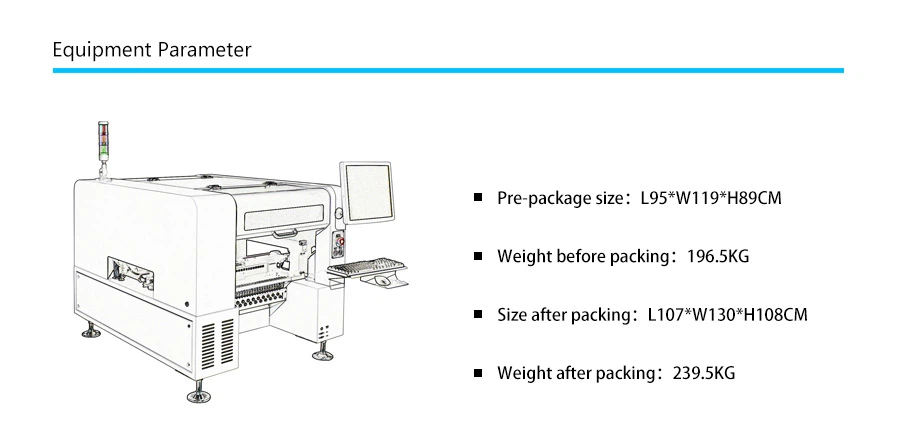

Rozměry stroje

stolní stroj 1140*900*900mm
vertikální stroj 900*1140*1340mm

Hmotnost

(stolní stroj)210kg (vertikální stroj)280kg
